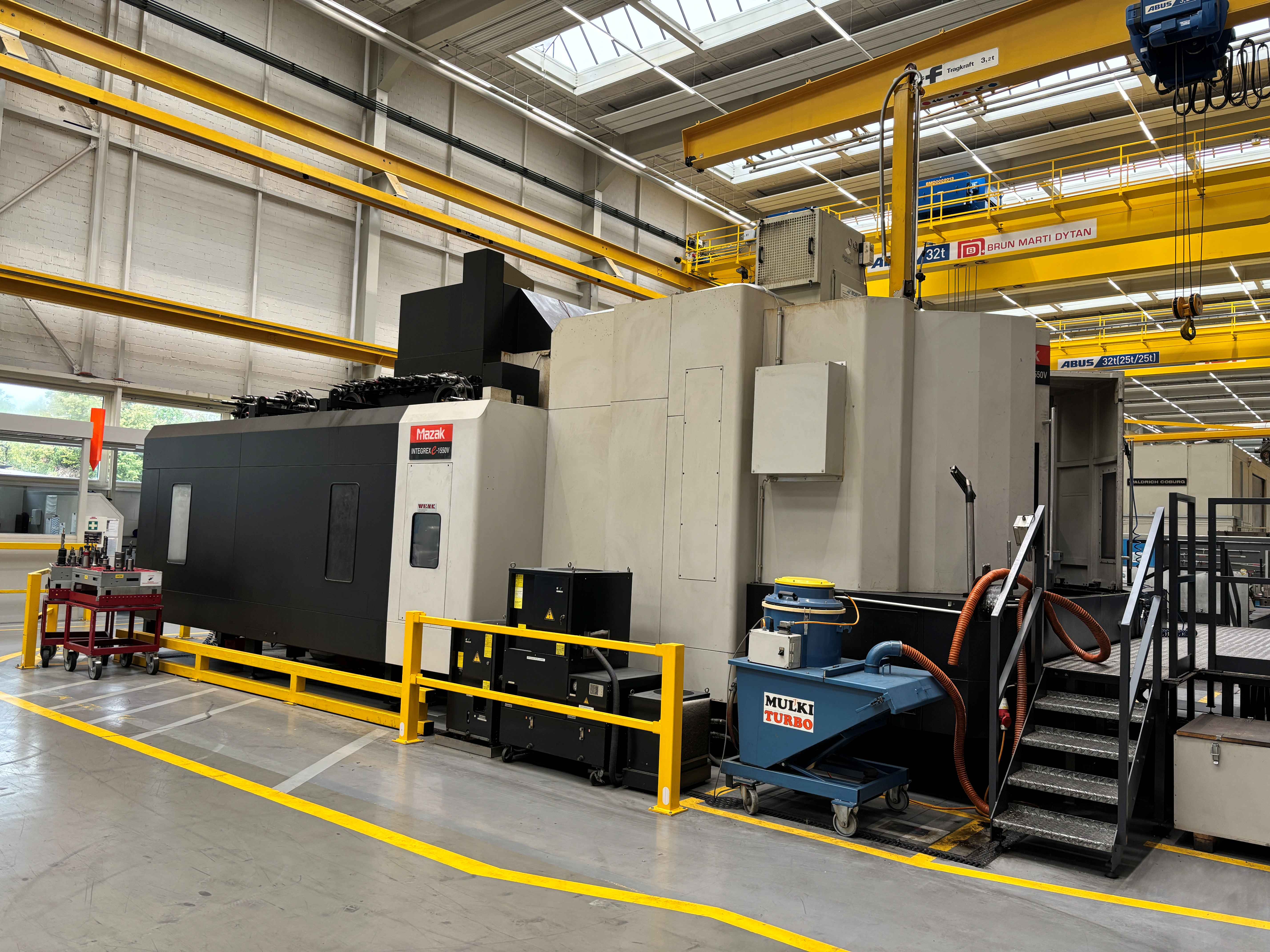

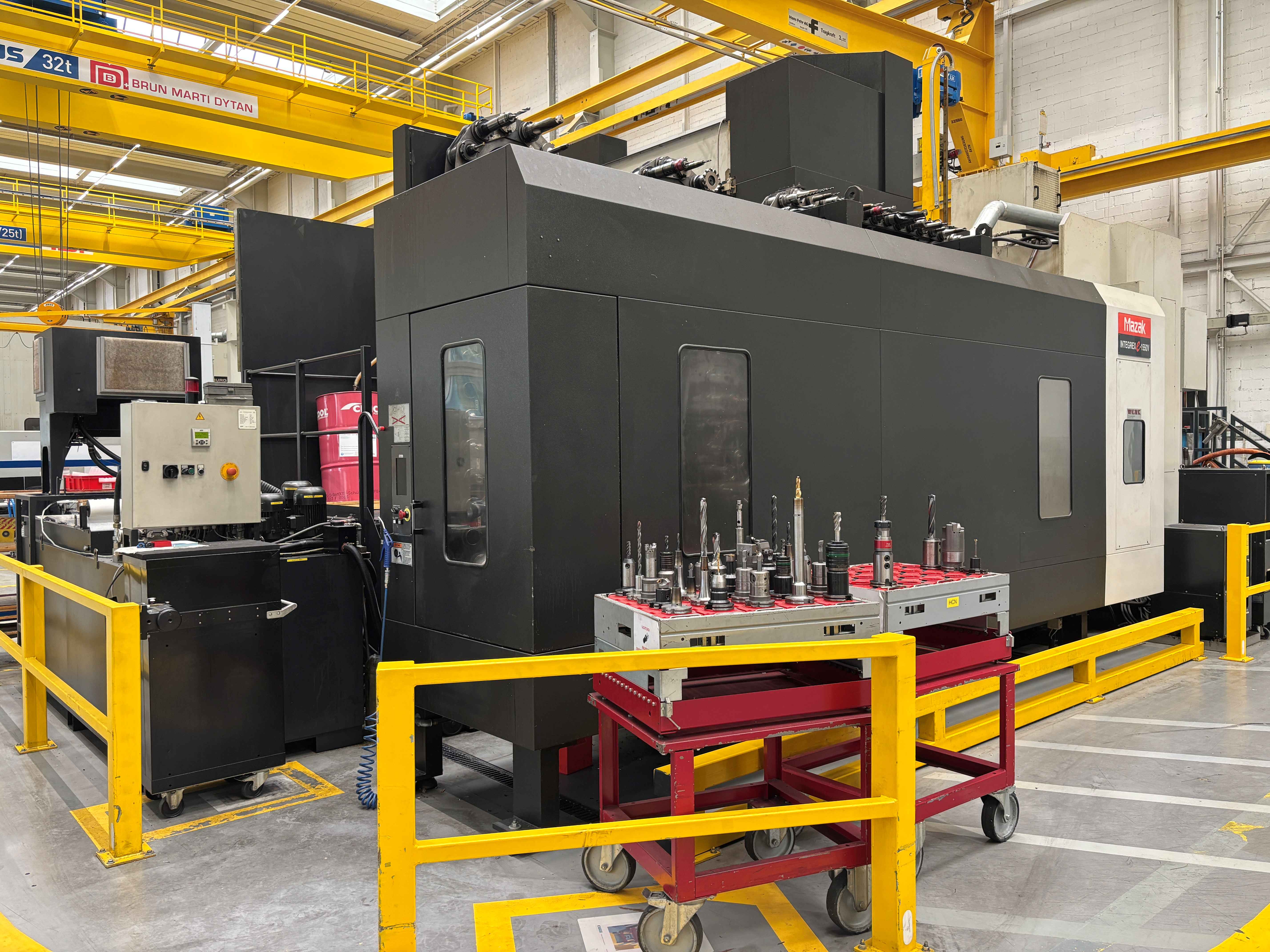

CENTRO MULTITASKING MAZAK INTEGREX E-1550 V/10
CENTRO MULTITASKING MAZAK INTEGREX E-1550 V/10
Contattaci per il prezzo
Posizione:Italia
Descrizione
MACCHINA DISPONIBILE DA DICEMBRE, ATTUALMENTE VISIBILE IN PRODUZIONE.

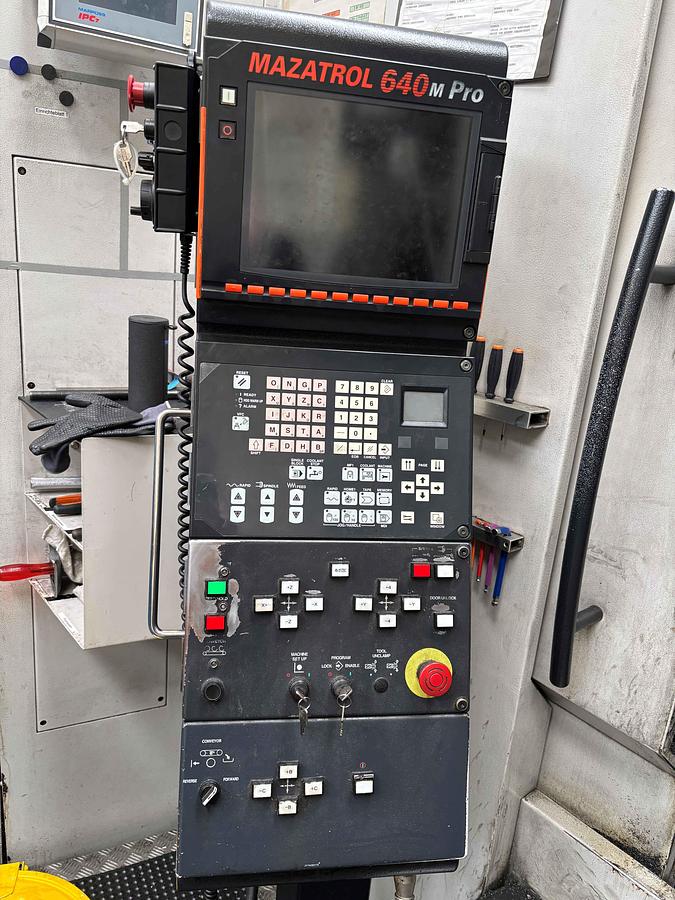

Controllo Mazatrol Fusion 640M Pro

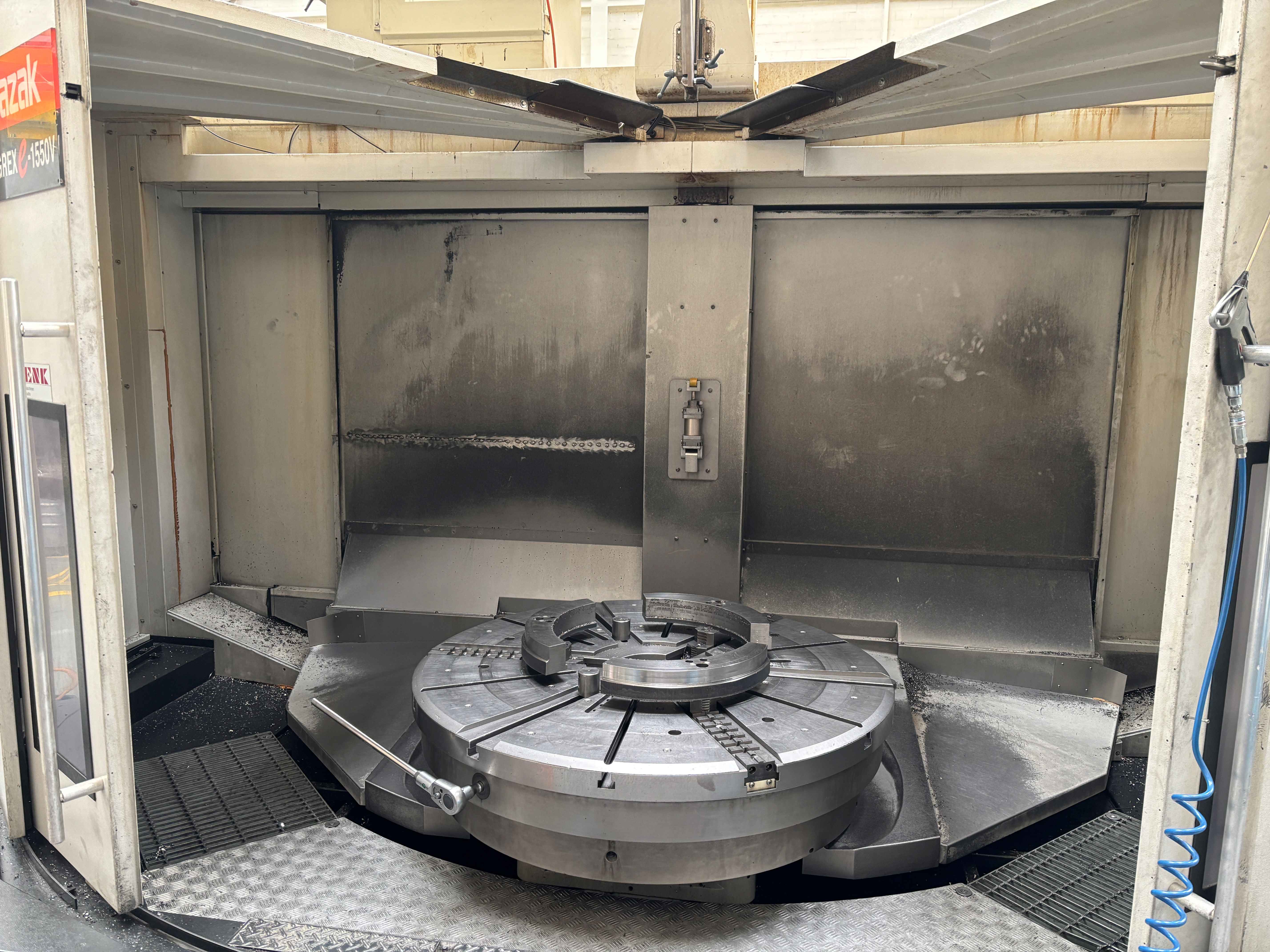

Dimensioni tavola (senza pallet/piastra) 1000 x 1000 mm
Volteggio Ø 2.000 mm
Diametro massimo di lavorazione Ø 2.000 mm
Altezza massima pezzo 1.440 mm (con pallet 1000 x 1000 mm)
Peso massimo pezzo (incluso pallet) 5.000 Kg.
Potenza di azionamento (30 min. nominale / 100% servizio continuo) 37/30Kw
Coppia massima 458 Nm
velocità mandrino fresatura 35 / 10.000 rpm
Attacco utensile Indicizzazione asse B
Corsa asse X 1.875 mm
Corsa asse Y 1.550 mm
Corsa asse Z 1.345 mm
Angolo di brandeggio asse B 150° (-30° bis +120°)
Rotazione asse C (continua) 360°
Avanzamento rapido assi X, Y, Z 40 m/min
Velocità asse C 18 min⁻¹
• Magazzino utensili per 160 utensili (SK50)
• Asse B, 0,0001° (continuo tramite ETA/ISO, interpolazione possibile)

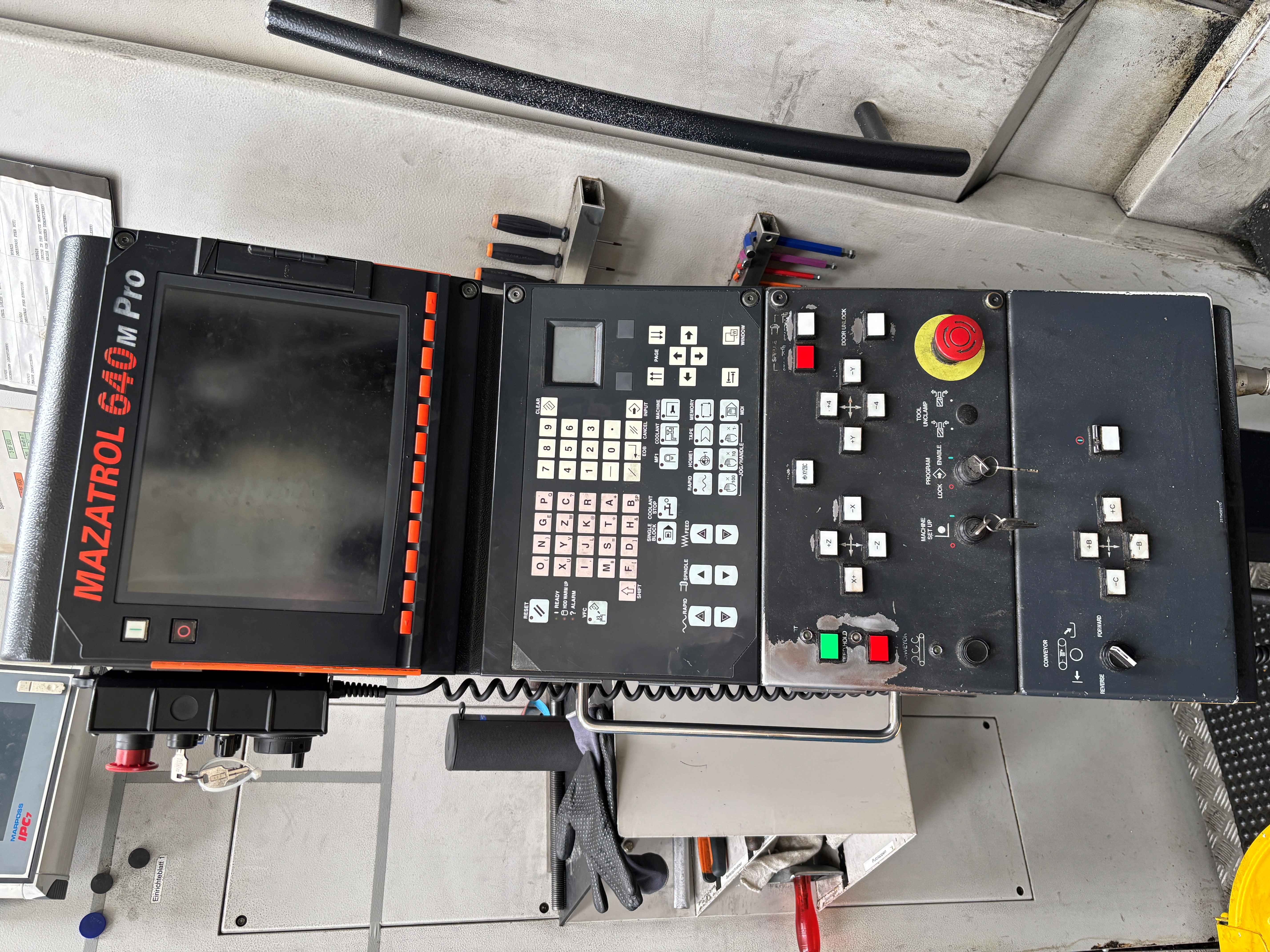

• Controllo CNC Mazatrol PC-FUSION-CNC 640M Pro
• Volantino manuale (mobile)

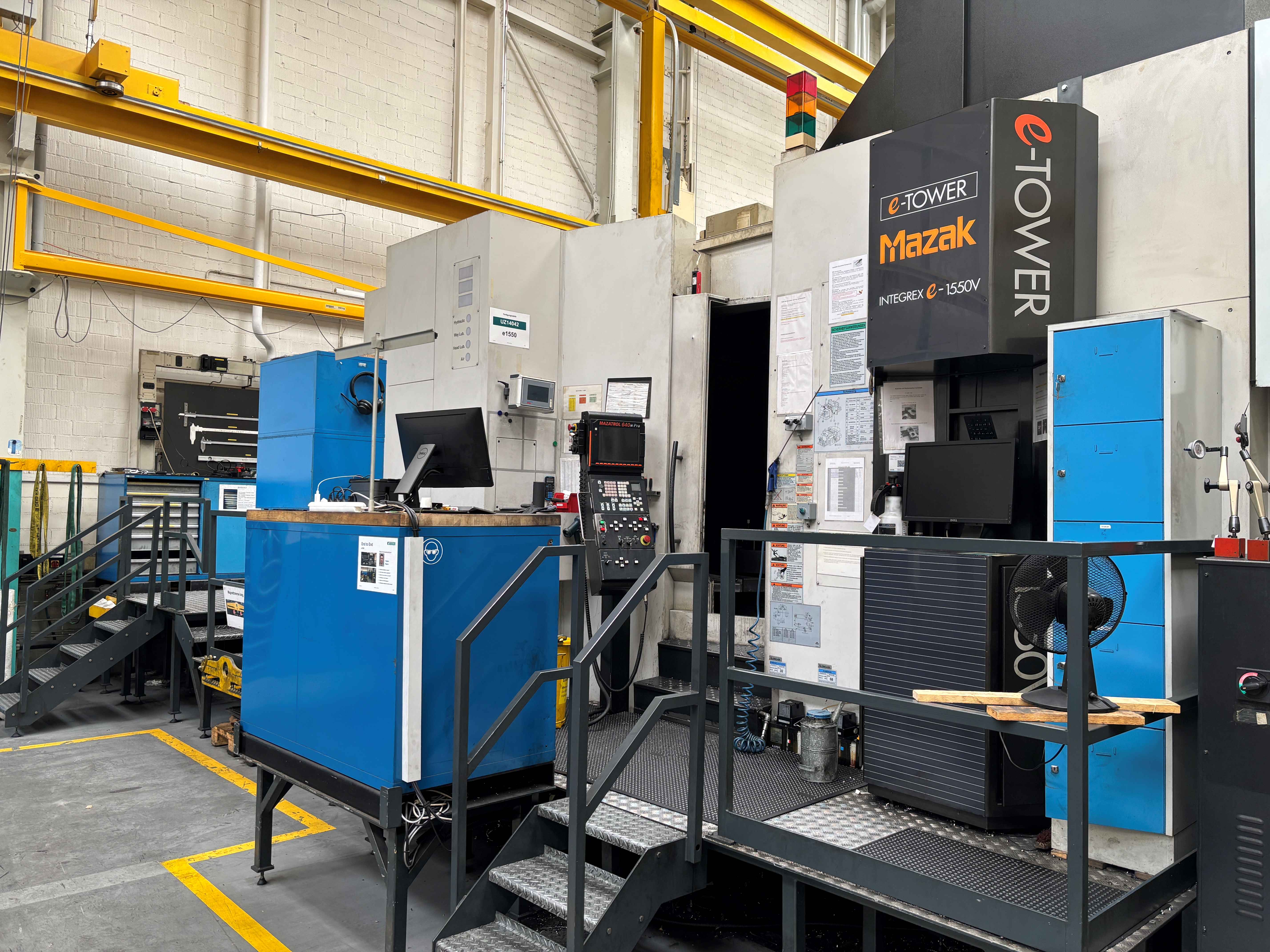

• e-Tower, versione più recente
• Mandrino principale, versione «High Torque», coppia 8.000 Nm
• Sistema di misura lineare per assi X, Y.
• Predisposizione per raffreddamento mandrino tramite refrigeratore da 70 bar, incluse funzioni M
• Spegnimento automatico.
• 3 lampade rotanti per visualizzazione stato lavorazione.
• Sistema Mazak Monitoring System B, tastatore Renishaw MP10, ottico; inclusi tastatore e
funzione sotto MAZATROL.

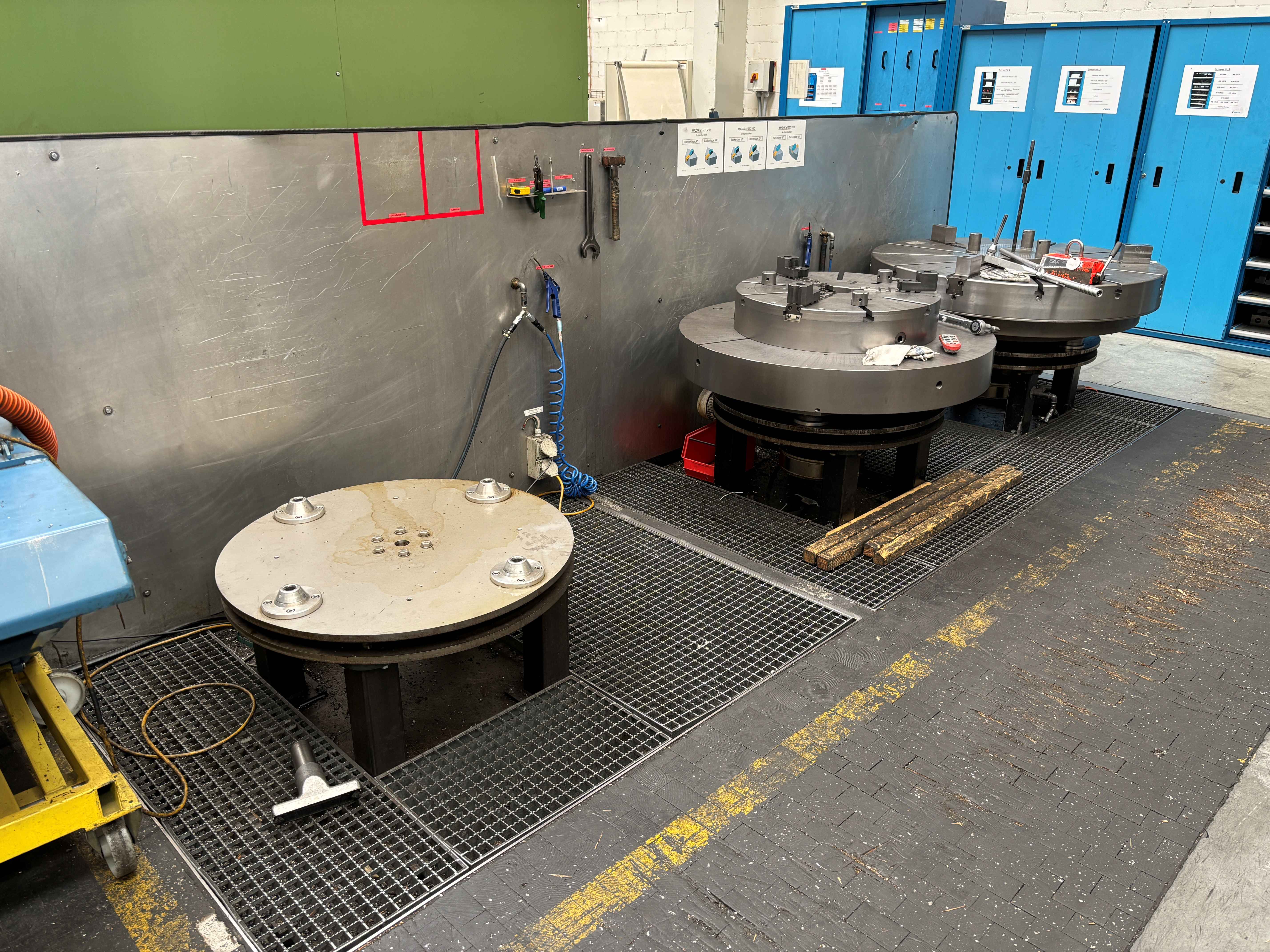

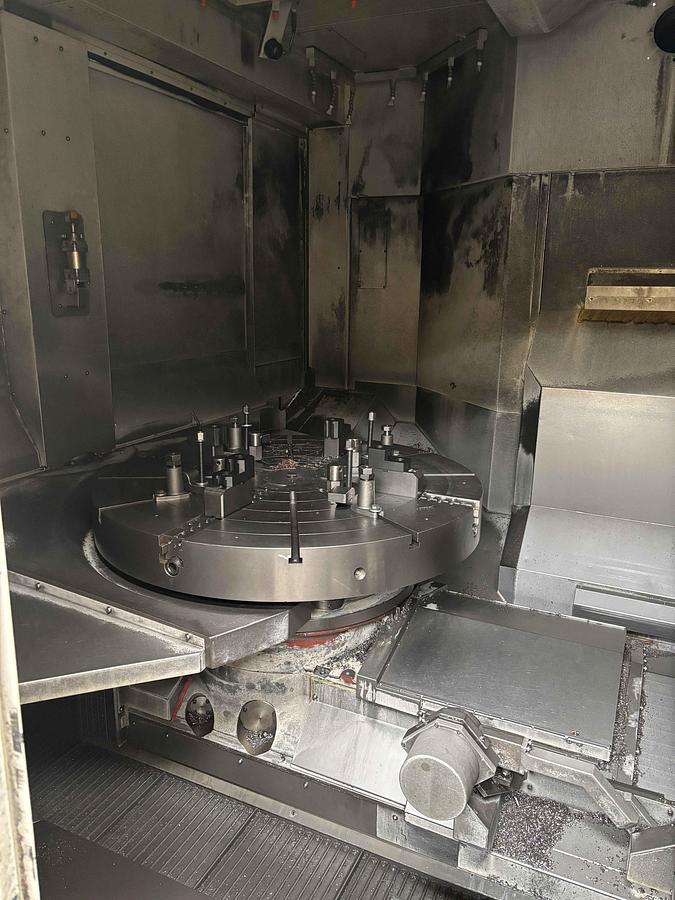

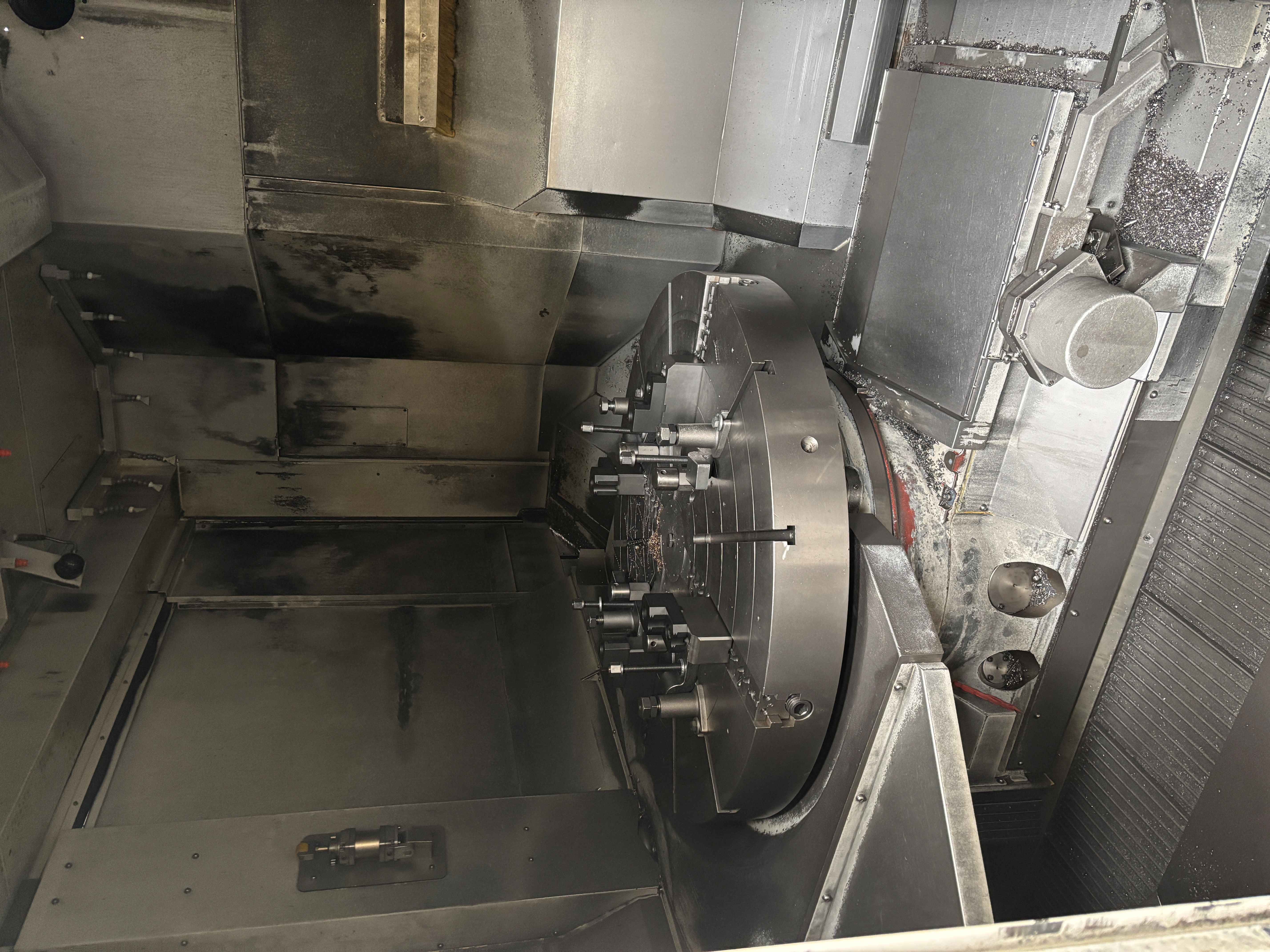

• 3 pz. piastre (1 x Ø 1250 mm / 2 x 1000 mm MAZAK)
Convogliatore trucioli CONSEP 2000, scarico laterale.
• Pompa alta pressione tipo RKP-32-5,5 kW; regolazione pompa da 20 a >70 bar,
Specifiche
| Produttore | MAZAK |
| Modello | Integrex E-1550 V/10 |
| Anno | 2005 |
| Condizione | Usato |
| Numero di magazzino | 101001000 |
| Unità di governo | Fusion 640 |
| Asse x (corse) | 1875 mm |
| Asse y (corse) | 1550 mm |
| Asse z (corse) | 1345 mm |
| Avanzamento asse X Y Z | 40 mt/min |
| Dimensione tavola | 1000 x 1000 mm |
| asse c (rotazione tavola) | 360° |
| Angolo di brandeggio asse B | 150° (-30° bis +120°) |
| Diametro lavorabile / diametro lavorabile standard (capacità) | 2000 mm |
| Altezza massima pezzo | 1440 mm |
| Peso max. pezzo (mandrino) | 5000 Kg |
| Capacità magazzino utensili (cambio utensile automatico) | 160 utensili |
| Attacco mandrino | HSK 63 |
| Potenza mandrino fresatura | 37 Kw |
| Velocità mandrino fresatura | 35 / 10.000 rpm |
| Mandrino principale | Versione high Torque 8.000 Nm. |

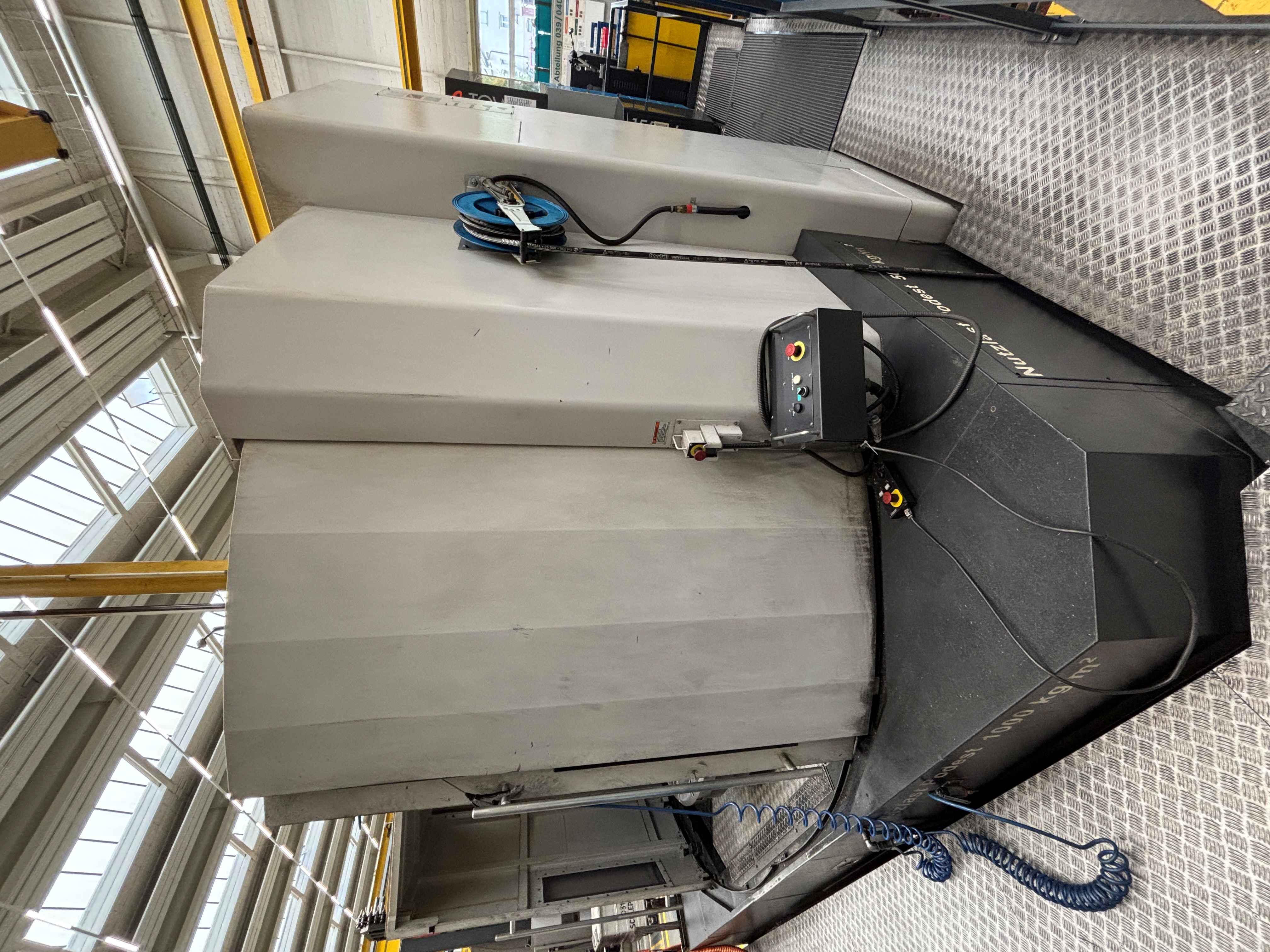

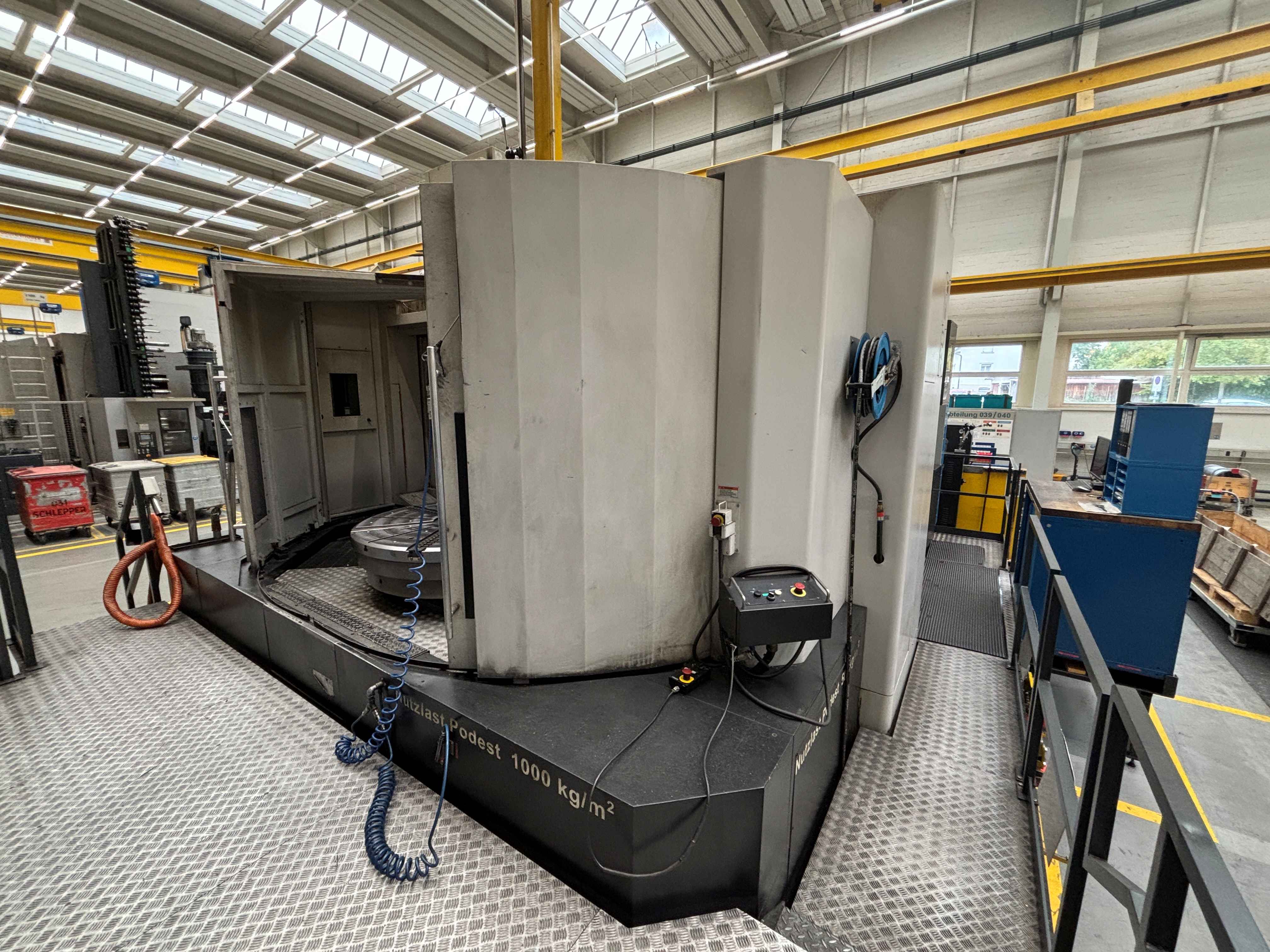

| Cambio pallet | A 2 posizioni |
| Impianto alta pressione | A 70 bar |
| Coppia (cont. / 10 min) (mandrino) | 457 Nm |
| Convogliatore trucioli | Consep 2000 con rotofiltro |
| Pacchetto 5 assi continui | Si |
| Sistema di misura lineare su assi | X Y |
